Схема обвязки пеллетного котла: узлы, защита обратки, варианты для дома и котельной

Монтаж · Обвязка котла

Обвязка — это всё, что стоит между котлом и радиаторами: насосы, клапаны, баки и автоматика. От неё зависят срок службы котла, безопасность и то, сколько тепла дойдёт до комнат.

55–60 °Cминимальная температура обратки у большинства котлов

≈ 10 %объёма системы — расширительный бак на воде

1 насосна каждый контур после гидрострелки

0 крановмежду котлом и предохранительным клапаном

Проект, монтаж и пусконаладка пеллетных котельных · Pelltech

Монтаж котельной Узлы обвязки ↗

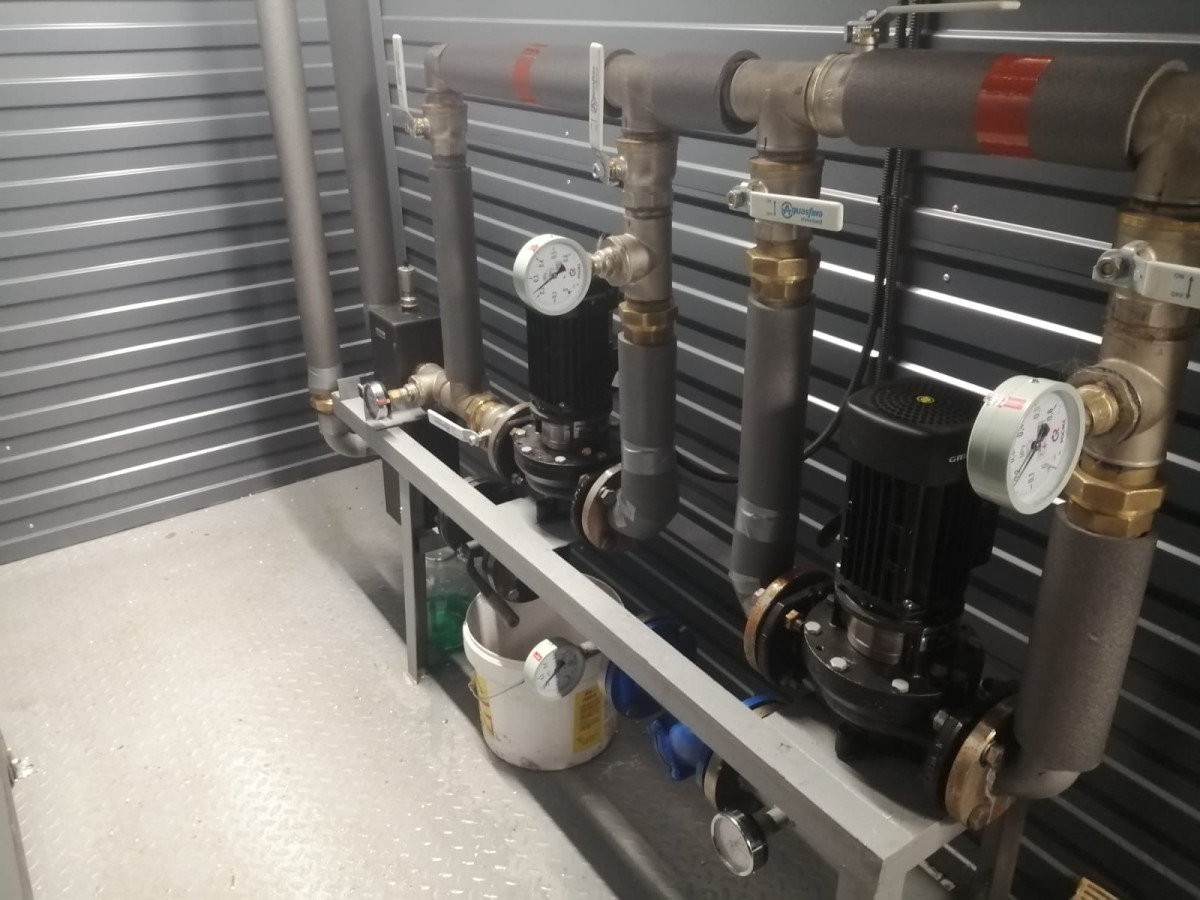

Насосы и арматура обвязки в пеллетной котельной — Обвязка котлов в котельной базы отдыха «Динамо»

Защита обратки

Зачем котлу горячая обратка

Самый важный узел обвязки твердотопливного и пеллетного котла — и тот, который чаще всего пропускают.

Что происходит без защиты

Остывшая вода из системы возвращается в котёл. На холодных стенках теплообменника конденсируется влага из дымовых газов и вместе с золой образует едкий налёт — теплообменник ржавеет и зарастает.

Как защищают

Трёхходовой термосмесительный клапан или смесительный узел с сервоприводом подмешивает горячую подачу к обратке и держит её не ниже 55–60 °C, пока котёл прогревается. Точное значение — в паспорте котла.

Что это даёт

Меньше конденсата и сажи, стабильный КПД, дольше служат теплообменник и горелка. Для котла с автоочисткой — меньше нагрузки на механизм очистки.

Узлы обвязки

Из чего состоит обвязка пеллетного котла

Набор узлов одинаков для дома и котельной — меняются размеры и количество контуров.

Узлы обвязки пеллетного котла
Узел	Зачем нужен	Где ставят
Группа безопасности	манометр, автоматический воздухоотводчик и предохранительный клапан сбрасывают давление и воздух	на подаче сразу у котла, без запорной арматуры перед клапаном
Узел защиты обратки	держит температуру воды на входе в котёл	между подачей и обраткой котлового контура
Циркуляционный насос	гонит теплоноситель по контуру	в котловом контуре и в каждом контуре потребителей
Мембранный расширительный бак	компенсирует расширение теплоносителя при нагреве; для антифриза — больше	на обратке, до насоса
Гидрострелка или коллектор	разделяет котловой контур и контуры потребителей, чтобы насосы не мешали друг другу	после котлового контура
Смесительный узел	понижает температуру для тёплого пола и погодозависимых контуров	на отдельном контуре
Бойлер косвенного нагрева	горячая вода от котла, с приоритетом ГВС	через трёхходовой клапан или свой насосный контур
Фильтр-грязевик, сепаратор шлама	защищают теплообменник и насосы от грязи и окалины	на обратке перед котлом
Контроллер	управляет насосами, смесителем и приоритетом ГВС по датчикам температуры	у котла; у Pelltech PK — на 1–2 контура с трёхходовым смесителем

Типовые схемы

Четыре схемы — от дома до котельной

Выбор зависит от числа контуров и нагрузки.

Один контур

Котёл → защита обратки → насос → радиаторы. Бойлер ГВС — через трёхходовой переключающий клапан. Дом до 150–200 м² с радиаторами.

С гидрострелкой

Котловой контур отдаёт тепло в гидрострелку, от неё — радиаторы, тёплый пол через смесительный узел и бойлер, каждый со своим насосом.

С теплоаккумулятором

Буферная ёмкость сглаживает нагрузку, котёл работает длинными циклами. Полезна, когда котёл заметно мощнее нагрузки или есть солнечные коллекторы. Котлу с модуляцией не обязательна.

Каскад котлов

Два и больше котла на общий коллектор; каскадный контроллер включает их по нагрузке, при остановке одного работает резерв. Котельная 1,2 МВт на 4 котлах ↗

Ошибки монтажа

Что ломает котёл быстрее всего

Ошибки, которые мы исправляем при сервисных выездах.

Обвязка без защиты обратки

Конденсат и коррозия теплообменника уже в первый сезон.

Кран перед предохранительным клапаном

Закрытый кран отключает защиту — при перегреве давление некуда сбросить.

Пластик вплотную к котлу

Первый метр подачи делают из металла: при аварийном перегреве полипропилен теряет прочность.

Нет фильтра на обратке

Окалина и шлам из старой системы забивают теплообменник и выводят из строя насосы.

Насосы без ИБП

При отключении света циркуляция останавливается, пока в горелке догорает топливо. Котёл, насосы и автоматику подключают через ИБП.

Бак под воду, а залит антифриз

Гликолевые растворы расширяются сильнее воды: маленький бак не принимает излишек, срабатывает предохранительный клапан.

Как мы работаем

Обвязка котла под ключ

01
Проект
Схема обвязки, подбор насосов, баков и арматуры под контуры объекта. Проектирование ↗
02
Поставка
Котёл, горелка, бункер, автоматика и узлы обвязки — одним комплектом.
03
Монтаж
Установка и обвязка котла, подключение к сетям объекта. Монтаж ↗
04
Пусконаладка
Настройка горелки, защиты обратки и автоматики, проверка защит. Пусконаладка ↗

Вопросы

Частые вопросы об обвязке пеллетного котла

Обязательна ли гидрострелка?

Нет. При одном-двух контурах обходятся без неё. Когда насосных контуров несколько — радиаторы, тёплый пол, бойлер, — гидрострелка или коллектор нужны, чтобы насосы не мешали друг другу.

Можно ли обвязать пеллетный котёл полипропиленом?

Первый участок подачи — около метра — делают из металла. Дальше можно полипропилен, рассчитанный на температуру и давление системы.

Нужен ли теплоаккумулятор пеллетному котлу?

Не обязателен: пеллетный котёл с модуляцией сам подстраивается под нагрузку. Буфер оправдан, если котёл сильно мощнее нагрузки, есть солнечные коллекторы или электрический резерв.

Как подключить бойлер горячей воды?

Через трёхходовой переключающий клапан с приоритетом ГВС или отдельным насосным контуром от гидрострелки. Управляет приоритетом контроллер котла.

Какой теплоноситель заливать?

Подготовленную воду, если дом жилой и есть резервное питание, или незамерзающий теплоноситель на пропиленгликоле. Как выбрать теплоноситель ↗
