Контейнерные (транспортабельные) пеллетные котельные
Блочно-модульные котельные · контейнерное исполнение

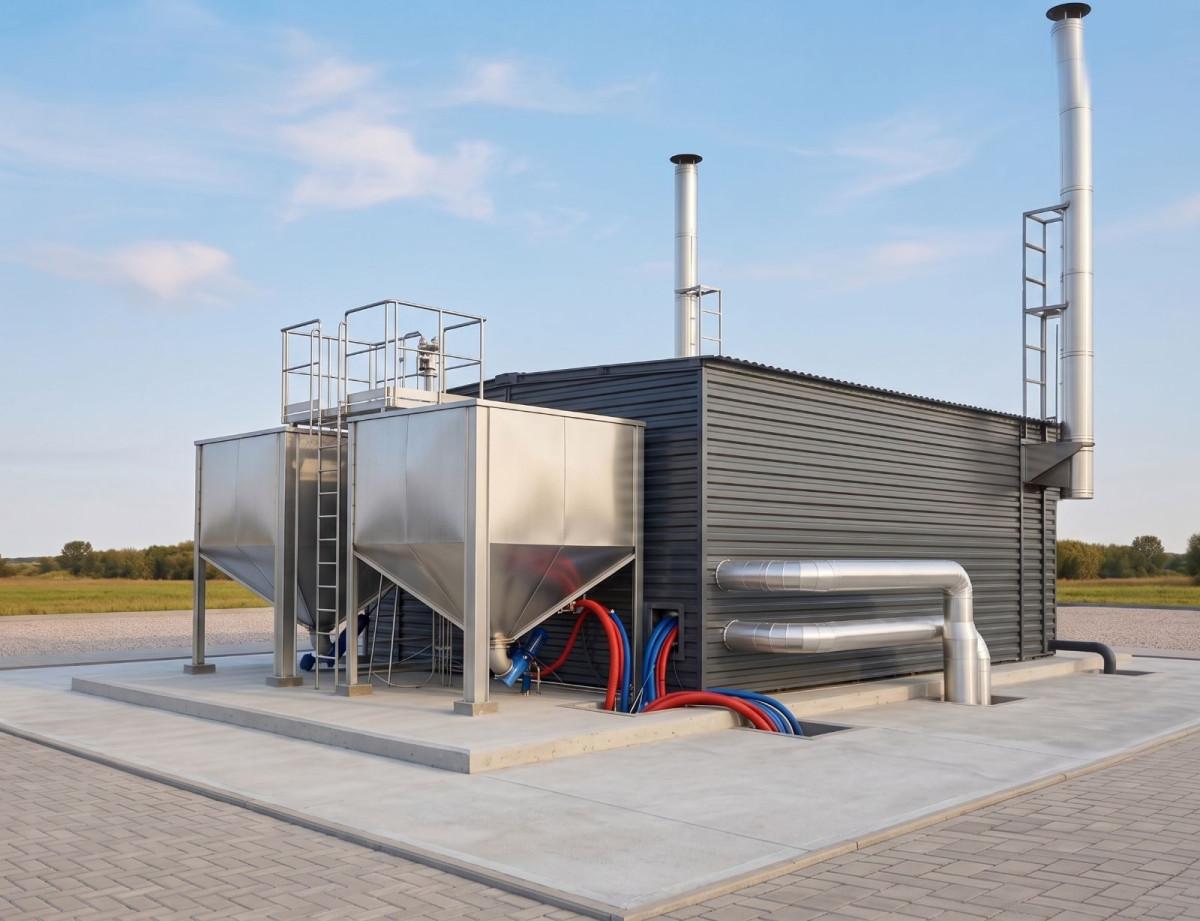

Котельная заводской готовности в блок-контейнере: привозят на площадку, ставят на основание и подключают к сетям объекта.
Контейнерная, транспортабельная, блочно-модульная котельная, БМК, МКУ — названия одного решения. Котёл с горелкой, бункер со шнеком, обвязка, дымоход и автоматика смонтированы на заводе в утеплённом модуле; на объекте не нужны ни помещение под котельную, ни стройплощадка. Модели — от БМК-50 до БМК-5000 на котлах Kordinamik или Arikazan.
Терминология
Контейнерная котельная — это блочно-модульная котельная
Слово «контейнерная» описывает исполнение: котельная приезжает готовым модулем, а не строится на объекте.
Один модуль — одно помещение
Несущий каркас и трёхслойные панели 50 мм с минераловатным утеплителем; внутри — освещение, вентиляция, дренаж. Для больших мощностей котельная собирается из нескольких блок-модулей без внутренних перегородок.

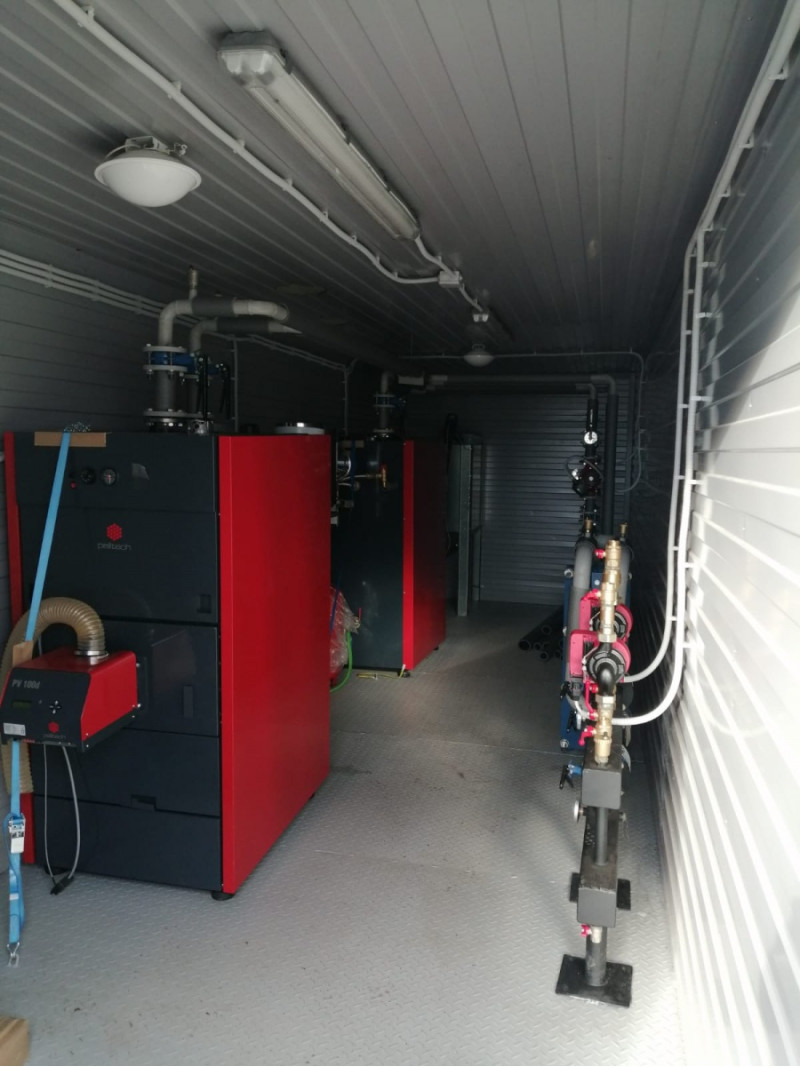

Оборудование внутри
Пеллетный котёл с горелкой и автоматической подачей топлива, бункер со шнеком, насосная группа, дымовая труба, автоматика и щит управления — всё смонтировано и подключено на заводе.
Работа без персонала
Автоматика держит заданную температуру, останавливает котлы при аварии, сигнализирует о сбоях и даёт удалённый доступ. Люди нужны для загрузки бункера и чистки, если серия без автозолоудаления.
Подробно об устройстве — в статье «Блочно-модульные пеллетные котельные»; весь модельный ряд — в разделе «Модульные котельные».
Исполнение
Чем контейнерное исполнение отличается от котельной в помещении
Выбор определяется наличием помещения: его нет либо приспособление нецелесообразно — котельная в блок-контейнере.
| Критерий | Контейнерная (блочно-модульная) | В существующем помещении |
|---|---|---|
| Где собирается | на заводе, в блок-контейнере | монтаж на объекте |
| Что входит | блок-контейнер с котлом, горелкой, бункером, обвязкой, автоматикой и дымоходом | котёл, горелка, бункер со шнеком, обвязка, автоматика и дымоход |
| Где размещается | на подготовленном основании рядом с объектом | в помещении, если оно отвечает требованиям проекта |
| Что нужно от заказчика | основание, подвод сетей, проезд для доставки блока | доступ для обследования, подготовка помещения и дымохода по проекту |
| Доставка | автомобильным или железнодорожным транспортом, готовым модулем | оборудование — через существующие проёмы |
| Мощность | от 50 кВт до 5 МВт | котлы от 28 до 893 кВт, каскад — больше |
| Сроки | рассчитываются под проект | рассчитываются под проект |
Оборудование в обоих случаях одно и то же — различаются место установки и объём подготовительных работ. Если помещение есть — смотрите котельную в помещении; состав договора на обе формы — на странице «Котельная под ключ».
Состав
Что входит в контейнерную котельную
Шесть систем в одном модуле — тот же состав, что у каждой блочно-модульной котельной в каталоге.
Модуль-здание
Утеплённый блок-контейнер на несущем каркасе: панели 50 мм, освещение, вентиляция, дренаж. Перевозится автомобильным и железнодорожным транспортом. Для примера, модуль БМК-200 — 6000 × 2400 × 2500 мм, масса 4600 кг.
Котлы и горелки
Один или несколько котлов с запасом по мощности; для резервирования — два котла в одном модуле. Серия — Kordinamik (стандарт) или Arikazan (премиум), выбирается в карточке модели.
Бункер и подача
Бункер пеллет на дни автономной работы и шнек подачи к котлам. Объём бункера подбирается под нужную автономность между загрузками.
Дымоходы
Вентиляторы дымовых газов позволяют обойтись невысоким дымоходом — от 4–4,5 м.
Гидравлика
Насосы, расширительные баки, защита обратки и подключение к тепловой сети объекта.
Автоматика
Управление котлами и контурами, аварийная сигнализация, удалённый доступ через интернет. По желанию — аварийное питание.
Цена указана за модель на котлах Kordinamik в базовой комплектации; на котлах Arikazan — по запросу. Цены те же, что в карточках, и обновляются вместе с каталогом. Доставка, монтаж и пусконаладка считаются под объект и фиксируются в коммерческом предложении. Не знаете мощность — калькулятор мощности.
Площадка
Что подготовить на объекте
Контейнерная котельная ставится рядом с объектом — короче трассы и меньше теплопотерь в них.
Основание
Котельная монтируется на фундамент, сделанный под конкретную БМК: параметры основания определяет проект под выбранную модель.
Проезд и разгрузка
Маршрут доставки, подъезд техники и место для разгрузки модуля — согласуются до отгрузки.
Подвод сетей
Тепловая сеть объекта, электропитание, при необходимости вода — точки подключения закладываются в проект.
Топливо
Древесные пеллеты. Ориентир расхода — 0,24 кг на кВт·ч тепла; от него считаются объём бункера и частота загрузки. Пеллеты — в разделе «Пеллеты».
Границы поставки — что делает исполнитель и что заказчик — закрепляются в договоре до начала работ. Сопутствующие работы — проектирование, монтаж, пусконаладка.
Фото
Доставка и установка модулей
БМПК-9 мощностью 350 кВт, Каширский район.
Порядок работы
Четыре этапа до запуска
Состав работ, сроки и ответственность сторон закрепляем до начала реализации.
- 01
Изучаем объект
Собираем исходные данные: площадь и назначение здания, площадка, подъезд, сети. Считаем мощность и предварительную стоимость — бесплатно.
- 02
Согласуем решение
Комплектация, серия котлов, границы поставки, основание под модуль и график работ. Проектирование.
- 03
Изготавливаем и доставляем
Модуль собирается и оснащается на заводе, доставляется на площадку автомобильным или железнодорожным транспортом, устанавливается на основание и подключается к сетям. Монтаж.
- 04
Запускаем и сопровождаем
Настройка оборудования, проверка режимов, инструктаж — пусконаладка; далее техническое обслуживание.

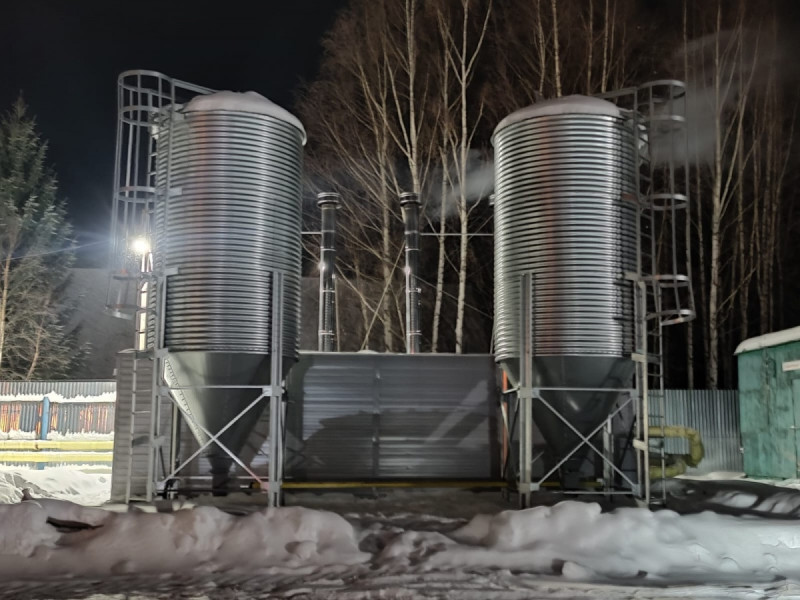

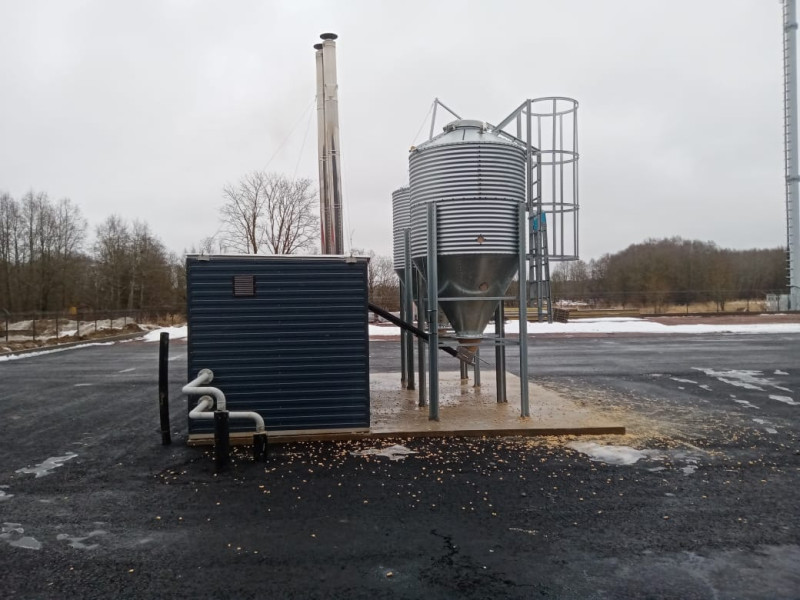

Объекты
Контейнерные котельные на площадках заказчиков
Вопросы и ответы
Вопросы о контейнерной котельной
Не нашли свою ситуацию — опишите объект в заявке, обсудим решение.
Контейнерная и блочно-модульная котельная — это одно и то же?
Да. Контейнерная, транспортабельная, блочная, блочно-модульная котельная, БМК и МКУ — названия одного решения: котельная заводской готовности в утеплённом блок-контейнере, которую привозят на площадку и подключают к сетям объекта.
Нужен ли фундамент под контейнерную котельную?
Да, модуль монтируется на основание, сделанное под конкретную БМК. Параметры основания, точки подключения сетей и подъезд для доставки определяются проектом и входят в зону ответственности заказчика, если в договоре не согласовано иное.
Как доставляется котельная?
Готовым модулем — автомобильным или железнодорожным транспортом; размеры блок-модулей рассчитаны на такую перевозку. Например, модуль БМК-200 — 6000 × 2400 × 2500 мм и 4600 кг. Маршрут, разгрузка и доступ техники согласуются до отгрузки.
Какая мощность доступна?
В каталоге — модели от БМК-50 до БМК-5000, то есть от 50 кВт до 5 МВт. Для больших мощностей котельная собирается из нескольких модулей, в одном модуле может стоять два котла для резервирования. Ориентир по площади — в калькуляторе мощности.
Нужен ли персонал в котельной?
Автоматика работает сама: держит температуру, останавливает котлы при аварии, сигнализирует о сбоях и даёт удалённый доступ через интернет. Люди нужны для загрузки бункера и чистки; у серии Arikazan с автоочисткой и золоудалением обслуживание — 1–2 раза за сезон, у Kordinamik — чистка 1–2 раза в неделю.
Что входит в цену на сайте?
Цена модели — за котельную в базовой комплектации на котлах Kordinamik; вариант на Arikazan считается по запросу. Доставка, монтаж и пусконаладка рассчитываются под объект и фиксируются в коммерческом предложении вместе с комплектацией.
Сколько времени займут изготовление и запуск?
Сроки определяются после согласования мощности и комплектации: на них влияют поставка котлов выбранной серии, готовность площадки и сетей, условия доставки. Срок изготовления и этапы работ указываются в договоре.
Подберём контейнерную котельную под ваш объект
Площадь и тип здания, площадка и подъезд — этого достаточно для расчёта мощности и предварительной стоимости. Расчёт бесплатный.
